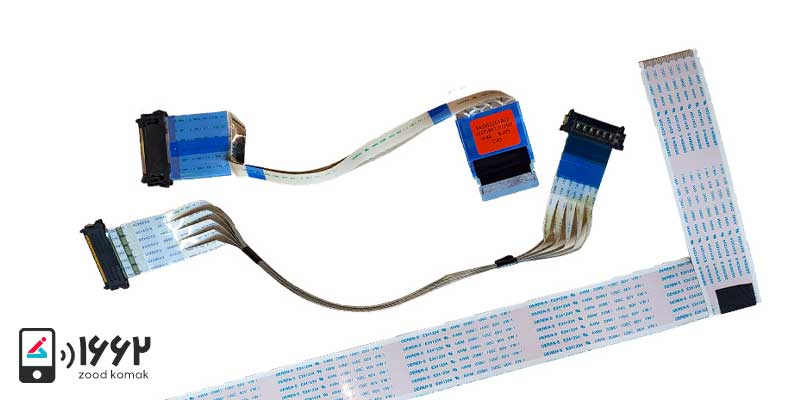

فلت تلویزیون در واقع یک کابل انعطاف پذیر است که وظیفه انتقال تصویر را از برد آدرس به پنل تلویزیون برعهده دارد. بر روی هر یک از فلت های به کار رفته در تلویزیون یک IC برای پردازش تصویر و انتقال آن به پنل تلویزیون وجود دارد. مشکلی که معمولا برای فلت پیش می آید این است که ممکن است خطوط ارتباطی موجود بر روی این فلت ها در اثر عبور جریان زیاد از بین برود. همچنین نفوذ مایعات می تواند محل اتصال فلت با برد را دچار خرابی و در نتیجه در روند کار تلویزیون اخلال ایجاد کرده و نیاز به تعمیرات تلویزیون خواهید داشت. در ادامه به بررسی و تشریح بیشتر در زمینه تعویض کابل فلت تلویزیون خواهیم پرداخت.
ثبت سفارش آنلاین تعویض کابل فلت تلویزیون
برای تعویض کابل فلت تلویزیون به شکل تخصصی، زودکمک کنار شماست. از طریق اپلیکیشن زودکمک یا ثبت درخواست آنلاین در سامانه ما، می توانید درخواست تعویض فلت تلویزیون خود را ثبت کرده و منتظر تماس همکاران ما باشید.
سرویس پذیرش و تحویل در محل دستگاه در شهرستان های تهران و کرج (رایگان) هم به شما این امکان را می دهد که بدون خروج از منزل، تعویض فلت تلویزیون خود را توسط مجرب ترین تکنسین های تعمیرات تعویض، تعمیر کرده و مجددا از آن استفاده کنید.
نشانه های خرابی کابل فلت تلویزیون
نشانه های خرابی کابل فلت تلویزیون به دلیل اثر گذاری مستقیم در پردازش و نمایش تصویر، خیلی سریع نمایان می شود. خرابی های کابل فلت تلویزیون در اغلب مواقع علائم زیر را از خود نشان می دهد:
-
نوارهای عمودی باریک روشن و تیره روی سطح تصویر تلویزیون ایجاد می گردد، ولی تصویر در زیر این نوارها دیده می شود.
-
نوارهای عمودی باریک روشن و تیره روی سطح تصویر تلویزیون ایجاد می گردد، اما تصویر در زیر این نوارها قابل رویت نیست.
-
تصویر به حالت نگاتیوی (مانند فیلم نگاتیو) درمی آید.
-
تصویر تلویزیون به دو قسمت تقسیم می شود و ممکن است این دو قسمت شدن به صورت کاملا مساوی باشند.
-
خطوط باریک عمودی و افقی به صورت رنگی و یا سیاه و سفید در تصویر تلویزیون ایجاد می ;گردد.
-
یک قسمت از تصویر نشان داده نمی شود .
بیشتر بخوانیم : تعمیر پنل تلویزیون
هزینه تعویض و تعمیر فلت تلویزیون
هزینه تعمیر فلت تلویزیون بر اساس میزان خسارات وارد شده به آن تخمین زده می شود. به این صورت که تکنسین قطعه را به دقت مورد بررسی قرار می دهد تا بتواند شدت آسیب دیدگی را ارزیابی کند. البته بد نیست بدانید که تعمیر فلت در مقایسه با تعویض آن هزینه زیادی ندارد.
مثلا گاهی تنها پین ها صدمه می بینند که در این حالت می توان فلت را با هزینه ای جزئی ترمیم کرد. اما اگر قطعه پاره شود، به گونه ای که ترمیم آن امکان پذیر نباشد، چاره ای جز تعویض کابل فلت تلویزیون باقی نمی ماند.
هزینه تعویض کابل فلت تلویزیون به برند و مدل دستگاه و همچنین کیفیت قطعه فلت دارد. تعویض فلت تلویزیون در مجموعه زودکمک، توسط تکنسین های مجرب انجام شده و از قطعات با کیفیت و اصلی با بهترین قیمت در این فرآیند استفاده می شود.
روش تشخیص خرابی کابل فلت تلویزیون
در برخی مواقع خرابی فلت پنل با خرابی بک لایت اشتباه گرفته می شود و باعث تحمیل هزینه دو چندان به مشتری خواهد شد. روش تشخیص خرابی کابل فلت تلویزیون در صورتی که خرابی جزئی باشد کار بسیار دشواری است و فقط از عهده متخصصین حرفه ای بر می آید.
ولی در صورت خرابی گسترده با نگاه کردن از نزدیک به صفحه نمایشگر و گرفتن یک منبع نوری قوی مانند چراغ قوه به محل هایی که تصویر نمایش داده نمی شود می توان متوجه خرابی شد.
در صورتی که در زیر نور هیچ گونه تصویری را مشاهده نشود این موضوع می تواند حاکی از خرابی کابل فلت تلویزیون و یا خرابی پردازنده تصویر و یا اتصالات دیگر باشد. روش دیگر تست خرابی ضربه زدن و یا فشار بر محل اتصالات فلت می باشد که این کار این توسط متخصص تعمیرات صورت می پذیرد.
تعویض کابل فلت تلویزیون ، حرفه ای و تخصصی
پروسه تعمیر و تعویض کابل فلت تلویزیون یک فرآیند حساس است که نیاز به مهارت و تخصص بالای تعمیرکار دارد ، همچنین در انجام این پروسه از ابزار آلات پیشرفته ای همچون بندینگ ماشین استفاده می شود . مراحل تعویض کابل فلت تلویزیون به صورت زیر انجام می شود.
1- در مرحله نخست با استفاده از حرارت دهی چسب پلمپ کابل فلت از هر دو سر آن جدا می شود
2- با استفاده از حلال ACF چسب زرینی که برای ثابت کردن کابل فلت به برد استفاده می شود را حل کرده و کابل فلت از بردها جدا می شود.
3- در این مرحله بقایای چسب ACF از روی برد های ITO و PCB توسط حلال و الکل و استون پاک می شود.
4- کابل فلت جدید در اندازه مناسب برش داده می شود سپس چسب ACF روی لبه های کابل فلت قرار داده شده و آماده جایگذاری در دستگاه بندینگ می شود.
5- در این مرحله ITO و PCB به نوبت در دستگاه بندینگ قرار گرفته و پس از تنظیم دقیق توسط دوربین همچنین تنظیم میزان حرارت مورد نیاز عملیات بندینگ انجام شده و کابل فلت به محل های مورد نظر متصل می شود.
تست تعمیر کابل فلت تلویزیون
بعد از انجام پروسه تعویض کابل فلت تلویزیون نوبت به تست آن می رسد ، بدین منظور دستگاه روشن می شود و تصویر مورد بررسی قرار می گیرد ، در حین مراحل تست معمولا خطوط روشن نشان دهنده اتصال کوتاه در مدار و خطوط تاریک نشان دهنده قطعی مدار می باشند. در صورت وجود مشکل علت ریشه یابی شده و پروسه مجددا تکرار می شود.
در صورت مشاهده خرابی تلویزیون و همچنین مشاهده هر یک از علائمی که ذکر شد نگران نباشید ، برای دریافت مشاوره همچنین رفع هرگونه مشکل و تعویض کابل فلت تلویزیون خود می توانید با کارشناسان مجموعه زود کمک تماس حاصل فرمایید.
دلایل خرابی کابل فلت تلویزیون
امکان دارد کابل فلت تلویزیون در اثر عدم اتصال صحیح دچار خرابی شود. بعضی افراد در چنین شرایطی با لحیم کردن یا تراشیدن سعی می کنند ایراد اتصالات را به طور موقت برطرف نمایند. در صورتی که این کار به هیچ وجه توصیه نمی شود؛ چون اتصالات شل و نوسانات جریان می توانند شدت صدمات را بیشتر کنند.
لازم است بدانید سوکت های کابل فلت به علت رسانا بودن، حتی با مقادیر کم رطوبت نیز سرعت آسیب می بینند. بنابراین از جمله دلایل دیگری که منجر به صدمه دیدن کابل فلت می شوند، تماس با آب و اتصالی در قطعه هستند.
دستگاه تعویض فلت تلویزیون
کارشناسان زود کمک برای تعویض فلت تلویزیون از دستگاه مخصوصی به نام Bonding Machine استفاده می کنند. دستگاه بندینگ جزء ماشین آلات صنعتی پیشرفته محسوب می شود و برای ترمیم انواع پنل های LCD و LED کاربرد دارد.
این ابزار صنعتی از طریق پمپ فشار هوا، هوای خشک و تمیز را وارد تلویزیون می کند. سپس به کمک حسگرهای دما و نوارهای کوارتز امکان اتصال بین COF، LCD و همچنین PCB برد را فراهم می آورد.
چرا فلت تلویزیون خراب می شود؟
ممکن است مشکلات مختلفی باعث تعویض فلت تلویزیون شوند. که در ادامه این موارد را معرفی و راه های برطرف کردن آن را یک به یک شرح می دهیم:
-
نفوذ آب
-
استفاده طولانی مدت
-
ضربه خوردگی
-
نصب نادرست
-
خرابی سیستم تغذیه
-
نامرغوب بودن قطعات
-
عدم توجه به نکات پیشگیری
-
آبخوردگی فلت تلویزیون
آبخوردگی یکی از دلایل اصلی خرابی فلت تلویزیون است. در صورتی که تلویزیون شما با آب تماس پیدا کرده باشد، ممکن است باعث آسیب به فلت تلویزیون شود.
-
خرابی ناشی از استفاده طولانی مدت
یکی دیگر از دلایل خرابی فلت تلویزیون استفاده طولانی مدت از تلویزیون است. به مرور زمان، فلت تلویزیون کمی از کیفیت خود از دست می دهد و برای بهبود عملکرد تلویزیون باید تعویض شود.
-
خرابی ناشی از ضربه
ضربه به تلویزیون میتواند باعث خرابی فلت شود. در صورتی که تلویزیون شما به هر دلیلی مورد ضربه قرار گرفته باشد، فلت تلویزیون ممکن است خراب شود و نیاز به تعویض داشته باشد.
-
خرابی ناشی از نصب غیرصحیح
نصب غیرصحیح فلت تلویزیون میتواند باعث خرابی آن شود. اگرفلت تلویزیون شما با نصب غیرصحیح مواجه شود، ممکن است به طور ناگهانی خراب شود.
-
خرابی سیستم تغذیه
خرابی سیستم تغذیه نیز میتواند باعث خرابی فلت شود. در این صورت، بهتر است توسط تکنسین های مجرب سیستم تغذیه تعمیر شود.
-
کیفیت پایین قطعات
یکی دیگر از علتهای خرابی فلت تلویزیون، کیفیت پایین قطعات مورد استفاده در تعمیر است. برای جلوگیری از چنین مشکلاتی، بهتر است از قطعات با کیفیت و اصلی استفاده شود.
-
عدم توجه به مسائل پیشگیری
برای جلوگیری از خرابی فلت تلویزیون، بهتر است از مسائل پیشگیری، مانند جلوگیری از آبخوردگی و نگهداری صحیح تلویزیون، برای حفظ سلامت دستگاه تلویزیون اقدام شود.
تعمیر فلت پاره شده و خم شده تلویزیون
به طور کلی تعمیر فلت هنگامی ضروری خواهد بود که تلویزیون دچار آب خوردگی شده یا فلت ها به دلیل پارگی از کار افتاده باشند. در مواردی که کابل فلت ترک بخورد، کارشناسان برای ترمیم محل آسیب دیده از چسب های مخصوص استفاده می کنند. از جمله این چسب ها می توان انواع حرارتی یا سیلیکونی را نام برد.
اما اگر فلت پاره شده باشد، معمولا تعمیر آن امکان پذیر نیست. در چنین شرایطی تنها راه چاره تعویض قطعه است که مهارت بالایی را می طلبد. لذا توصیه میشود برای تعویض این بخش حتماً به نمایندگی های مجاز مراجعه کنید. همچنین تکنسین ها به دنبال مسیرهایی در فلت می گردند که خمیده یا کاملا قطع شده باشند. پس از پیدا کردن نقاط آسیب دیده، اقدامات لازم برای تعمیر فلت تلویزیون انجام می گیرد.
یمیایی حلال ACF
در هنگام جدا سازی فلت تلویزیون توجه داشته باشید که اساس کار حلال ACF بر مبنای واکنش شیمیایی می باشد که باعث نرم شدن و شل شدنACF می شود و موجب می شود فراهم کردن امکان پاک کردن آن می شود.
حتما قبل از جدا کردن فلت تلویزیون به اندازه کافی برای تکمیل شدن واکنش شیمیایی حلال صبر کنید. بعد از تکمیل شدن واکنش ACF را با استفاده از الکل یا استون پاک کنید. لطفا دقت کنید که مایع را فقط روی پین های برد PCB و ITO استفاده کنید در غیر این صورت شانس بالایی برای آسیب به طلق محافظ وجود دارد.
پاک کردن ACF از روی ITO و PCB
برای تمیز کردن ITO و PCB به منظور تعمیر و تعویض فلت تلویزیون ابتدا باقیمانده ACF را با استفاده از سواپ پنبه ای و الکل پاک کنید، سپس همین کار را با پارچه پنبه ای(مخصوص قطعات الکترونیکی) و استون انجام دهید، آنقدر دو پروسه گفته شده را تکرار کنید تا ITOکاملا پاک شود.
تمیز کردن COF دست دوم
به خاطر ارزانتر بودن COF دست دوم نسبت به نو آن و به این دلیل که برای بعضی از مدل ها فقط دست دوم آن در بازار در دسترس است لازم است قبل از تعمیر و تعویض فلت تلویزیون از تمیز بودن و بدون آسیب بودن COF دست دوم مطمئن شوید مطمئن شوید. برای اینکار COF را روی میزکار تمیز و شیشه ای با دست چپ فیکس کرده و با دست راست خود با استفاده از سواپ پنبه ای آغشته به الکل پین ها را از داخل به خارج تمیز کنید.
هنگام پاکسازی دقت کنید که سواپ را در جهت عمودی به سمت خارج حرکت دهید و از حرکت دادن سواپ به صورت افقی و پاک کردن از سمت خارج به داخل جدا خودداری کنید، همچنین توجه داشته باشید که به هیچ وجه چیپ روی COF را لمس نکنید زیرا باعث آسیب به آن می شود.
بررسی وضعیت ITO زیر میکروسکوپ
مقادیر بسیار کوچک باقی مانده از چسب ACF و کثیفی های دیگر فقط زیر میکروسکوپ قابل رویت و پاکسازی هستند که برای تعمیر و تعویض فلت تلویزیون ضروری است. طبق روش گفته شده در پاراگراف قبل، تمیز کردن ITO را ادامه دهید تا زمانی که از پاک بودن کامل آن مطمئن شوید.
بیشتر بخوانیم : دلایل آبی شدن صفحه تلویزیون
بررسی وضعیت COF زیر میکروسکوپ
بعد از چک کردن ITO نوبت به بررسی COF زیر میکروسکوپ جهت ادامه فرآیند تعمیر و تعویض فلت تلویزیون می رسد. مثل مرحله قبل COF را زیر میکروسکوپ چک کرده و هرگونه باقیمانده از ACF و دیگر کثیفی های باقیمانده روی پین ها را با استفاده از خلال دندان با دقت پاک کنید, دقت کنید که اگر یک پین را خم و یا بشکنید آن COF غیر قابل استفاده خواهد شد.
برش COF جدید در هنگام تعویض و تعمیر فلت تلویزیون
برای برش COF جدید به منظور تعمیر و تعویض فلت تلویزیون هم می توانید با استفاده از یک کاتر اهرمی یا یک قیچی این کار را انجام دهید , برای اینکار قرقره COF را با دقت روی صفحه کاتر و در حالت درست و مناسب قرار داده و با حرکت سریع برش دهید, قبل از انجام اینکار از تیز بودن و سالم بودن تیغه کارت اطمینان حاصل کنید. پس از انجام برش COF را زیر میکروسکوپ بررسی کنید و اگر کثیفی روی آن مشاهده کردید با استفاده از دستمال مخصوص و الکل آن را پاک کنید.
نوع ACF (چسب رزینی)
چسب ACF برای تعمیر و تعویض فلت تلویزیون و بندینگ COF بسیار با اهمیت است. ACF اتصال COF به ITO و PCB برقرار می کند. قبل از انجام بندینگ باید نوع و مدل ACFرا به درستی انتخاب کنید. ACF مورد نیاز برای سمت ITO و PCB متفاوت است.
ACF قبل از باز شدن باید در فریزر و بعد از باز شدن باید در دمای پایین در حد دمای یخچال و داخل کیسه مخصوص بدون منفذ و آب بندی شده نگهداری شود. همچنین به تاریخ انقضای نوشته شده روی قوطی آن توجه کنید و از به کار بردن ACF تاریخ انقضاء گذشته خودداری کنید.
اتصال ACF
برای ادامه مراحل تعویض و تعمیر فلت تلویزیون باید اتصال ACF را انجام دهید. ابتدا مقدار مورد نیاز از ACF را بوسیله قیچی و موچین از قرقره برش دهید و جدا کنید. دقت کنید که طول ACF باید کمی بلندتر از COF باشد و همچنین مطمئن شوید که ACF تخت و صاف است.
به هنگام انجام اتصال COF را با دست چپ روی یک میز کار شیشه ای ثابت کنید،حالا با استفاده از موچین ACF را روی پین های COF قرار دهید و از تراز بودن آنها مطمئن شوید. در گام آخر با استفاده از یک هویه T شکل ACF را حرارت دهید و اتصال را انجام دهید، حالا COF را برگردانید و قسمت های اضافی ACF را با موچین از روی طلق محافظ جدا کنید.
قرار دادن ITO در دستگاه بندینگ
حالا در ادامه فرآیند تعویض فلت تلویزیون ، نوبت به قرار دادن ITO در دستگاه می رسد. ITO را با قرار دادن دو دست در مرکز آن بلند کرده و روی پلتفرم دستگاه قرار دهید , دقت کنید که هنگام انجام اینکار مانع از برخورد ITO با نگهدارنده ی کوارتز و سایر قطعات دستگاه شوید.
تنظیم دوربین و پارامترهای دستگاه بندینگ
در ابتدا اکثر پارامترهای دستگاه معمولا به طور پیش فرض به منظور تعمیر و تعویض فلت تلویزیون به درستی تنظیم شده اند و مگر در شرایط خاص معمولا نیازی به تغییر ندارند. حالا حالت عملیاتی دستگاه بندینگ را روی حالت دستی قرار داده و سر دستگاه را با استفاده از دست به آرامی پایین بیاورید.
در این مرحله دوربین عملیاتی دستگاه را با استفاده از سه پیچ، چپ و راست ، جلو و عقب و فوکوس تنظیم کنید تا تصویر صاف و واضحی را روی صفحه مشاهده کنید.
ثابت کردن COF گیره عملیاتی دستگاه بندینگ
در این مرحله از تعمیر و تعویض فلت تلویزیون باید COF داخل گیره عملیاتی قرار گرفته و توجه داشته باشید گیره به چیپ COF اتصال برقرار نکند، حالا طلق محافظ ACF را بردارید و COF را روی پین های ITO قرار داده و آنها را با هم تراز کنید.
حالا گیره عملیاتی را در سه محور XYZ تنظیم کرده و کیفیت تنظیمات را انجام شده در نمایشگر دستگاه بررسی کنید , دقت داشته باشید که پین های ITO و COF باید کاملا بر هم منطبق باشند.
قرار دادن نوار تفلن و تنظیم فشار
بعد از تنظیم موقیعت COF و ITO به منظور تعمیر و تعویض فلت تلویزیون ، یک نوار تفلن را روی COF قرار دهید ، این نوار باید پنج میلیمتر از COF بلندتر باشد، این نوار در طول پروسه بندینگ از COF محافظت می کند. فشار بندینگ باید بین 2Mpa تا 4Mpa توسط فلکه تنظیم کننده تعیین شود.
اهمیت تنظیم تصویری بندینگ در زمان تعمیر و تعویض فلت تلویزیون
در مقوله تعمیر و تعویض فلت تلویزیون تنظیم صحیح موقعیت بسیار حیاتی می باشد ، تراز کردن دستگاه برای COF نو و جدید ساده می باشد اما برای COF دست دوم به علت موج داشتن و ... مقداری سختتر و پیچیده تر خواهد بود.
شروع عملیات بندینگ فلت تلویزیون
قبل از زدن استارت دستگاه به منظور تعمیر و تعویض فلت تلویزیون از صحیح بودن تنظیمات ،پارامترها و فشار دستگاه مطمئن شوید ، حالا وضعیت دستگاه را از حالت دستی به اتوماتیک تغییر داده و استارت دستگاه را بزنید ، در این حالت هد دستگاه داغ خواهد شد تا به دمای بندینگ برسد سپس با فشار تعیین شده به آرامی پایین می آید و شروع به حرارت دهی به منظور انجام بندینگ می کند.
پس از اتمام زمان تعیین شده حرارت دهی متوقف شده و فرآیند خنک سازی با استفاده از با هوا دهی خنک می شود. وقتی خنک سازی به اتمام رسید هد به جای خود بازگشته و پروسه بندینگ به پایان می رسد.
پس از اتمام کار اتصالات انجام شده را در نمایشگر بررسی کنید, تمام پین های ITO و COF باید با کیفیت مناسب به هم متصل شده باشند, در غیر این صورت باید مجددا آن ها را جدا کرده و بندینگ دوباره انجام شود.
بیشتر بخوانیم : تعمیر بک لایت تلویزیون
بندینگ سمت PCB و نوار سیلیکونی
در ادامه پروسه تعمیر و تعویض فلت تلویزیون حالا نوبت بندینگ PCB می باشد, قسمت PCB را وسط هد دستگاه قرار دهید و همان پروسه ITO را تکرار کنید, دقت کنید که هد باید تمام قسمت بندینگ را پوشش دهد.
پین های PCB و COF را با استفاده از یک ذره بین و علائم روی PCB وCOF تراز کنید. بعد از انجام تنظیمات یک تکه نوار سیلیکونی بلندتر از طول COF جدا کرده و روی آن قرار دهید ، این نوار از COF محافظت کرده و حرارت را یکدست توزیع می کند.
تنظیمات سمت PCB و شروع بندینگ
به منظور انجام موفقیت آمیز تعمیر و تعویض فلت تلویزیون باید بدانید که تنظیمات دستگاه بندینگ برای سمت PCB نسبت به سمت ITO متفاوت است ، بدین شکل که معمولا حرارت مورد نیاز و زمان حرارت دهی برای این سمت بیشتر است. قبل از شروع بندینگ این سمت نیز همه پارامترها و حرارت و فشار و... را بررسی کنید و دکمه استارت را بزنید تا بندینگ فلت تلویزیون انجام شود.
تست بعد از اتمام بندینگ
بعد از اتمام مراحل تعمیر و تعویض فلت تلویزیون و بندینگ آن، تلویزیون را روشن کنید و تصویر را بررسی کنید در صورت وجود مشکل علل آن را ریشه یابی کنید و مجددا تعمیر تلویزیون را انجام دهید. معمولا خطوط روشن نشان دهنده اتصال کوتاه در مدار و خطوط تاریک نشان دهنده قطعی مدار می باشند.
